تجهیزات خاموش کردن اضطراری LNG چگونه کار می کند؟

به عنوان یک تامین کننده تجهیزات LNG، من به طور مستقیم شاهد نقش حیاتی تجهیزات خاموش کردن اضطراری LNG در تضمین ایمنی و پایداری عملیات LNG بوده‌ام. در این وبلاگ، من به نحوه عملکرد تجهیزات خاموش کردن اضطراری LNG، بررسی اجزا، عملکردها و فرآیند کلی آن می پردازم.

درک اهمیت تجهیزات خاموش کردن اضطراری LNG

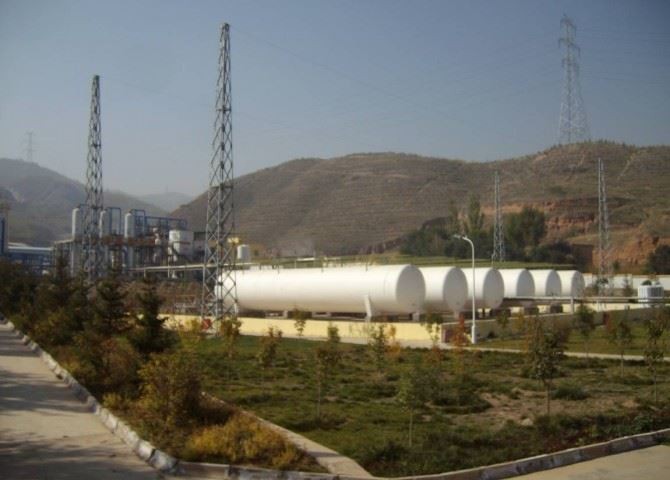

LNG یا گاز طبیعی مایع، یک ماده بسیار قابل اشتعال و بالقوه خطرناک است. در تاسیسات LNG، خواه یکLng کارخانه مایع سازی،کارخانه باطله، یانیروگاه LNG، خطرات بالقوه متعددی مانند نشت، آتش سوزی و شرایط فشار بیش از حد وجود دارد. تجهیزات خاموش کردن اضطراری برای توقف سریع و موثر عملیات در مواقع اضطراری، جلوگیری از تشدید این خطرات و محافظت از پرسنل، تجهیزات و محیط زیست طراحی شده است.

اجزای تجهیزات خاموش کردن اضطراری LNG

حسگرها

حسگرها چشم و گوش سیستم خاموش شدن اضطراری هستند. آنها به طور استراتژیک در سراسر تاسیسات LNG برای شناسایی پارامترهای مختلف که می تواند نشان دهنده یک وضعیت اضطراری باشد، قرار گرفته اند. برخی از انواع رایج سنسورها عبارتند از:

• آشکارسازهای گاز: از این سنسورها برای تشخیص وجود نشت گاز طبیعی استفاده می شود. آن‌ها می‌توانند حتی غلظت‌های کوچک گاز را تشخیص دهند و زمانی که سطح گاز از آستانه از پیش تعیین‌شده فراتر رفت، زنگ هشدار را ایجاد کنند.
• سنسورهای دما: سنسورهای دما دمای تجهیزات، خطوط لوله و مخازن ذخیره را کنترل می کنند. افزایش غیرعادی دما می تواند نشان دهنده آتش سوزی یا نقص در سیستم خنک کننده باشد.
• سنسورهای فشار: سنسورهای فشار برای نظارت بر فشار در خطوط لوله و مخازن ذخیره بسیار مهم هستند. شرایط فشار بیش از حد می تواند منجر به انفجار یا نشتی شود، بنابراین این حسگرها تنظیم شده اند تا در صورت فراتر رفتن فشار از حد مجاز، خاموشی اضطراری را ایجاد کنند.

سیستم های کنترل

هنگامی که سنسورها یک وضعیت غیر طبیعی را تشخیص می دهند، سیگنال هایی را به سیستم کنترل ارسال می کنند. سیستم کنترل مغز تجهیزات خاموش کردن اضطراری است. ورودی از چندین حسگر دریافت می‌کند، داده‌ها را تجزیه و تحلیل می‌کند و در مورد شروع خاموش شدن تصمیم می‌گیرد.
سیستم کنترل معمولاً یک کنترل کننده منطقی قابل برنامه ریزی (PLC) یا یک سیستم کنترل توزیع شده (DCS) است. این سیستم ها بسیار قابل اعتماد هستند و می توانند برای پاسخگویی به انواع مختلف شرایط اضطراری به روشی خاص برنامه ریزی شوند. به عنوان مثال، اگر نشت گاز تشخیص داده شود، سیستم کنترل ممکن است ابتدا سیستم تهویه را برای پراکنده کردن گاز فعال کند و سپس شیرها و پمپ های مربوطه را ببندد تا جریان LNG متوقف شود.

عملگرها

عملگرها دستگاه هایی هستند که دستورات صادر شده توسط سیستم کنترل را انجام می دهند. آنها مسئول خاموش کردن فیزیکی تجهیزات و ایزوله کردن مناطق آسیب دیده هستند. برخی از انواع متداول عملگرها در سیستم های خاموش شدن اضطراری LNG عبارتند از:

• شیرآلات: از شیرها برای کنترل جریان LNG در خطوط لوله استفاده می شود. در مواقع اضطراری، سیستم کنترل می تواند سیگنالی برای بستن این شیرها ارسال کند و از انتشار بیشتر گاز یا مایع جلوگیری کند. انواع مختلفی از شیرها مانند شیر توپی، شیر دروازه ای و شیر پروانه ای وجود دارد که هر کدام مزایا و کاربردهای خاص خود را دارند.
• پمپ ها: پمپ ها برای انتقال LNG از مکانی به مکان دیگر استفاده می شوند. در مواقع اضطراری، سیستم کنترل می تواند پمپ ها را متوقف کند تا از ادامه حرکت LNG جلوگیری کند. این به کاهش خطر نشت و آتش سوزی کمک می کند.

فرآیند خاموش کردن اضطراری

فاز تشخیص

فرآیند خاموش شدن اضطراری با تشخیص یک وضعیت غیر طبیعی توسط سنسورها آغاز می شود. به عنوان مثال، اگر یک آشکارساز گاز در یک منطقه ذخیره سازی غلظت بالایی از گاز طبیعی را تشخیص دهد، بلافاصله یک سیگنال به سیستم کنترل ارسال می کند. همزمان زنگ صوتی و تصویری برای هشدار به پرسنل در مجاورت فعال می شود.

تجزیه و تحلیل و تصمیم گیری - فاز

هنگامی که سیستم کنترل سیگنال را از سنسور دریافت می کند، داده ها را برای تعیین شدت وضعیت تجزیه و تحلیل می کند. فاکتورهایی مانند نوع سنسوری که زنگ هشدار را به راه انداخته است، محل وضعیت غیرعادی و وضعیت فعلی کارکرد تاسیسات را در نظر می گیرد. بر اساس این تجزیه و تحلیل، سیستم کنترل تصمیم می گیرد که خاموشی جزئی یا کامل اضطراری را آغاز کند.
خاموشی جزئی ممکن است فقط شامل خاموش کردن تجهیزاتی باشد که مستقیماً با منطقه آسیب دیده مرتبط است. به عنوان مثال، اگر نشت گاز در یک بخش خط لوله مشخص تشخیص داده شود، سیستم کنترل تنها ممکن است دریچه های آن خط لوله را ببندد و پمپ های مرتبط با آن را متوقف کند. از سوی دیگر، خاموش شدن کامل، اقدام جامع تری است که تمام تجهیزات اصلی در تاسیسات، از جمله مخازن ذخیره، پمپ ها و واحدهای پردازش را خاموش می کند.

فاز اجرا

پس از اینکه سیستم کنترل تصمیم به شروع خاموش شدن گرفت، دستوراتی را به محرک ها ارسال می کند. دریچه ها شروع به بسته شدن می کنند و پمپ ها کار نمی کنند. جداسازی مناطق آسیب دیده در این مرحله بسیار مهم است. به عنوان مثال، اگر در بخش خاصی از نیروگاه آتش سوزی رخ دهد، دریچه ها بسته می شوند تا از انتشار LNG به سایر قسمت های تاسیسات جلوگیری شود.
در عین حال، سیستم کنترل ممکن است سایر اقدامات ایمنی مانند سیستم های اطفاء حریق و تهویه اضطراری را نیز فعال کند. این اقدامات اضافی به کاهش بیشتر خطر و محافظت از تاسیسات و پرسنل آن کمک می کند.

مرحله تایید و بازیابی

هنگامی که خاموش شدن کامل شد، سیستم کنترل تأیید می کند که تمام تجهیزات به درستی خاموش شده اند و مناطق آسیب دیده ایزوله شده اند. این فرآیند تأیید برای اطمینان از اینکه وضعیت اضطراری به طور مؤثر مهار شده است مهم است.
پس از رفع اورژانس، روند بهبودی آغاز می شود. این شامل بازرسی تجهیزات از نظر آسیب، انجام بررسی های ایمنی و راه اندازی مجدد تاسیسات به شیوه ای کنترل شده است. روند بهبودی باید با دقت انجام شود تا از هر گونه شرایط اضطراری جدید جلوگیری شود.

ایمنی و افزونگی

تجهیزات خاموش کردن اضطراری LNG با در نظر گرفتن سطح بالایی از ایمنی و افزونگی طراحی شده است. افزونگی به معنای وجود سیستم‌های پشتیبان در صورت خرابی سیستم‌های اولیه است. به عنوان مثال، ممکن است چندین آشکارساز گاز در یک منطقه وجود داشته باشد، بنابراین اگر یکی از آشکارسازها خراب شود، بقیه هنوز می توانند نشت گاز را تشخیص دهند.
سیستم کنترل همچنین دارای منابع تغذیه اضافی و پیوندهای ارتباطی است تا اطمینان حاصل شود که می تواند در مواقع اضطراری به کار خود ادامه دهد. علاوه بر این، تجهیزات خاموش شدن اضطراری به طور مرتب آزمایش و نگهداری می شوند تا از قابلیت اطمینان آن اطمینان حاصل شود.

نتیجه گیری

تجهیزات خاموش کردن اضطراری LNG بخش پیچیده و حیاتی هر تاسیسات LNG است. این شامل حسگرها، سیستم‌های کنترل و محرک‌هایی است که برای شناسایی، تجزیه و تحلیل و پاسخ به شرایط اضطراری با هم کار می‌کنند. با خاموش کردن سریع و موثر عملیات در مواقع اضطراری، این تجهیزات به محافظت از پرسنل، تجهیزات و محیط زیست کمک می کند.
اگر در صنعت LNG مشغول هستید و به دنبال تجهیزات قابل اطمینان خاموش کردن اضطراری LNG هستید، ما اینجا هستیم تا به شما کمک کنیم. شرکت ما تجربه گسترده ای در ارائه تجهیزات LNG با کیفیت بالا از جمله سیستم های خاموش کردن اضطراری دارد. ما می توانیم تجهیزات را برای رفع نیازهای خاص مرکز شما سفارشی کنیم. با ما تماس بگیرید تا در مورد الزامات خرید خود بحثی را شروع کنیم و بیایید با هم کار کنیم تا از ایمنی و کارایی عملیات LNG شما اطمینان حاصل کنیم.

مراجع

• "راهنمای ایمنی LNG"، اتحادیه بین المللی گاز
• "اصول مهندسی LNG"، John M. Campbell & Company
